Porozumění tlakovým měřičům: typy, aplikace a jak si vybrat ten pravý

Tlakové měřidla jsou nezbytné nástroje používané napříč nespočetnými průmyslovými odvětvími k měření a sledování tlaku v systému. Od jednoduchého kola po komplexní průmyslové stroje poskytují tato zařízení kritické informace, které zajišťují bezpečnost, účinnost a optimální výkon. Přesné čtení tlaku může být rozdíl mezi hladkým provoz a katastrofickým selháním.

Co je to tlakový rozchod?

Ve svém jádru je tlakový měřič nástrojem určený k měření síly vyvíjené tekutinou (kapalinou nebo plynem) na povrchu. Tato síla je obvykle vyjádřena v jednotkách, jako jsou libry na čtvereční palec (psi), bar nebo Pascals (PA). Měřidla poskytují vizuální indikaci tohoto tlaku, což operátorům a inženýrům umožňuje sledovat podmínky systému v reálném čase. Jsou nepostradatelné pro kontrolu procesů, identifikaci netěsností a zajištění toho, aby zařízení fungovalo v rámci bezpečných limitů.

Význam přesného měření tlaku

Schopnost přesně měřit tlak je zásadní z několika důvodů:

Bezpečnost: V mnoha průmyslových prostředích může nadměrný tlak vést k selhání zařízení, explozí nebo úniku nebezpečných materiálů. Měřidla poskytují zásadní bezpečnostní kontrolu, což umožňuje personálu podniknout nápravná opatření dříve, než dojde k nebezpečné situaci.

Účinnost: Udržování optimálních úrovní tlaku je klíčem k efektivnímu provozu strojů a procesů. Například v systému vytápění, ventilaci a klimatizace (HVAC) zajišťuje správný tlak chladiva chladiva chladí nebo efektivně chladí nebo zahřívá.

Kontrola kvality: Při výrobě a zpracování chemikálií je pro výrobu vysoce kvalitních produktů nezbytné udržování specifických tlakových parametrů.

Odstraňování problémů: Náhlý pokles nebo nárůst tlaku může být časným indikátorem problému, jako je ucpaná trubka, vadný ventil nebo únik.

Krátká historie tlakových měřidel

Historie měření tlaku je dlouhá a fascinující. První pokusy zahrnovaly jednoduché manometry, ale pro mnoho aplikací byly často objemné a nepraktické. Moderní éra tlakového měření začala v polovině 19. století vynálezem tlakového měřidla Bourdon trubky. Tento revoluční design, patentovaný samostatně Eugene Bourdonem a Edwardem Ashcroftem, poskytoval jednoduchý, ale robustní mechanismus pro měření tlaku. Trubka Bourdon, dutaná kovová trubice ve tvaru C, se narovná, jak se tlak zvyšuje, a tento pohyb byl mechanicky spojen s jehlou na číselníku. Tento vynález připravil cestu pro rozsáhlé používání tlakových měřidel, které dnes vidíme, které se od té doby vyvinuly tak, aby zahrnovaly pokročilejší mechanické a digitální technologie.

Typy tlakových měřidel

Tlakové měřidla lze široce rozdělit do dvou hlavních typů: analogové a digitální. Každý typ využívá různé technologie snímání a nabízí jedinečné výhody pro konkrétní aplikace. Pochopení těchto rozdílů je zásadní pro výběr správného rozchodu pro vaše potřeby.

Analogové tlakové měřidla

Analogové měřidla, nejtradičnější a nejpoužívanější typ, zobrazují hodnoty tlaku pomocí mechanického ukazatele, který se pohybuje přes kalibrovaný číselník. Jejich operace se spoléhá na fyzickou deformaci snímacího prvku v reakci na tlak. Nejběžnější typy analogových měřidel jsou:

Bourdon Tube Gauges: Jedná se o nejčastější typ tlakového měřidla. Trubka Bourdon je zploštělá, C ve tvaru C, spirály nebo spirálovitá trubice vyrobená z kovu.

Trubice Bourdon typu C: Klasická design, trubice ve tvaru C, která má tendenci se narovnat s rostoucím tlakem. Tento pohyb je spojen s mechanismem převodového a pastorkového mechanismu, který otáčí ukazatel na číselníku. Jsou vhodné pro širokou škálu tlaků.

Spirálová trubice Bourdon: Stočená verze typu C s více zatáčkami. Tento design poskytuje větší pohyb špičky pro danou změnu tlaku, což je ideální pro měření nižších tlaků s vyšším rozlišením.

Helikální trubice Bourdon: Podobně jako typ spirály je spirálová trubice Bourdon navinuta ve tvaru šroubovice. Nabízí větší pohyb na daný tlak, takže je vhodný pro velmi vysokotlaké aplikace, kde je pro přesnost vyžadován zvýšený pohyb.

Membránové měřidla: Tyto měřidla používají jako snímací prvek tenkou, flexibilní, vlnitý membránu. Tlak aplikovaný na jednu stranu membrány způsobuje, že se deformuje. Tato deformace je převedena do čtení mechanickou vazbou. Membránové měřidla jsou vynikající pro měření velmi nízkých tlaků a pro použití s korozivními nebo viskózními médii, protože membrána může být potažena tak, aby odolávala chemickému útoku.

Měchy Gauges: měřič měřiče používá řadu kovových konvolucí podobných akordeonu, která se rozšiřují nebo uzavírají se změnami tlaku. Tento pohyb je poté přenesen do ukazatele. Měřiče měřidel jsou vysoce citlivé a primárně se používají pro měření nízkého tlaku, často pro plyny.

Digitální tlakové měřidla

Digitální tlakové měřidla používají elektronické senzory k měření tlaku a zobrazení hodnoty na jasné a snadno čitelné digitální obrazovce. Nabízejí řadu výhod oproti jejich analogovým protějškům.

Výhody digitálních měřidel:

Vyšší přesnost a rozlišení: Digitální měřidla mohou často poskytovat přesnější hodnoty, což eliminuje potenciál lidské chyby při interpretaci polohy ukazatele na číselníku.

Pokročilé funkce: Mnoho digitálních měřidel přichází s funkcemi, jako je protokolování dat, vrchol držení, sloupcové grafy a schopnost přepínat mezi více technickými jednotkami (např. PSI, bar, KPA) stisknutím tlačítka.

Trvanlivost v drsném prostředí: Bez pohyblivých částí jsou digitální měřidla méně náchylná k poškození vibrací a pulzací, což může způsobit opotřebení jemných mechanismů analogových měřidel.

Vylepšená čitelnost: Backlite displej usnadňuje čtení měření za podmínek nízkých osvětlení.

Společné rysy:

Tlakový převodník: Jádrem digitálního měřidla je jeho senzor, často piezorezistivní, kapacitní nebo napěťový převodník. Tato složka převádí aplikovaný tlak na proporcionální elektrický signál.

Zpracování signálu: Interní mikroprocesor zpracovává elektrický signál z převodníku, kompenzuje změny teploty a další faktory, aby byla zajištěna přesnost.

Digitální displej: Zpracovaný signál je zobrazen jako číselná hodnota na LCD nebo LED obrazovce.

Porovnání typů tlakového měřidla

Pracovní principy

Pochopení toho, jak funkce tlakových měřidel funguje, je klíčem k ocenění jejich role v různých systémech. Zatímco všichni měří tlak, vnitřní mechanismy analogových a digitálních měřidel se výrazně liší.

Jak analogové měřiče fungují

Analogové měřidla pracují na jednoduchém, ale účinném mechanickém principu. Jádro jejich operace se spoléhá na přeměnu tlaku na fyzický pohyb.

Mechanický pohyb: Když tekutina vstoupí do tlakového portu, vyvíjí sílu na snímací prvek - ať už je to trubice Bourdon, membránu nebo měchy.

Trubka Bourdon: Jak se tlak zvyšuje, zploštělá C nebo stočená trubice se pokouší narovnat. Volný konec trubice se pohybuje lineárním způsobem.

Membrána/měchy: membrána nebo měchy se fyzicky vychýlí nebo expandují v reakci na aplikovaný tlak.

Indikace tlaku: Tento malý, lineární pohyb snímacího prvku je zesílen a přeměněn na rotační pohyb přesným mechanismem propojení a převodovky (často ozubením a pastorkem). Konečné rychlostní stupeň je připojen k ukazateli, který se poté otáčí přes kalibrovanou tvář ciferníku, aby označil odečet tlaku. Výsledkem je jednoduchá, přímá a spolehlivá vizuální reprezentace tlaku v systému.

Jak fungují digitální měřidla

Naproti tomu digitální měřidla používají k měření a zobrazování tlaku modernější elektronický přístup.

Tlakové převodníky: Proces začíná tlakovým převodníkem, který je srdcem digitálního rozchodu. Tento senzor obsahuje komponentu, která při vystavení tlaku mění její elektrické vlastnosti. Například piezorezistivní převodník používá kmenovou měřidlo připojeného k membráně. Když tlak způsobí, že se bránice deformuje, změní se elektrický odpor napětí.

Zpracování signálu: Tato změna v elektrickém odporu (nebo jiné elektrické vlastnosti) je velmi malý, surový signál. Vnitřní mikroprocesor a obvody kondicionování signálu zesilují tento signál, odfiltrují šum a kompenzují kolísání teploty, aby se zajistilo přesné čtení.

Digitální displej: Zpracovaný a rafinovaný elektrický signál je poté převeden na digitální hodnotu analogovým digitálním převodníkem (ADC). Tato hodnota je to, co vidíte jako číslo na LCD nebo LED obrazovce. Tento elektronický proces umožňuje vysokou přesnost, možnosti protokolování dat a jasné, jednoznačné čtení.

Klíčové komponenty tlakového měřidla

Zatímco jejich vnitřní fungování se může lišit, většina tlakových měřidel sdílí soubor základních komponent, které spolupracují na poskytnutí spolehlivého měření tlaku.

Tlakový port/vstup: Toto je bod spojení mezi měřidlem a zdrojem tlaku. Obvykle se jedná o závitové montáž (např. NPT, BSP), která umožňuje procesní tekutině vstoupit do rozchodu.

Sníšný prvek: Jak je uvedeno výše, jedná se o základní složku, která fyzicky reaguje na tlak. Může to být trubice Bourdon, bránice nebo měchy a její design diktuje celkové výkonové charakteristiky měřidla.

Pohyb/mechanismus: V analogových měřidlech se to týká složitého mechanického propojení, ozubených kol a pružin, které zesilují malý pohyb snímacího prvku a překládají jej do rotace ukazatele. Digitální měřidla používají pro tuto funkci elektronické obvody a mikroprocesor.

Displej: Zde je zobrazen čtení tlaku. U analogových měřidel je to kalibrovaný číselník s ukazatelem. Pro digitální měřidla je to digitální obrazovka (LCD nebo LED).

Pouzdro a pouzdro: Vnější skořepina měřidla, která chrání jemné vnitřní součásti před faktory prostředí, jako je prach, vlhkost a fyzický dopad. Materiál a návrh případu jsou důležité pro trvanlivost a vhodnosti měřidla pro různá provozní prostředí.

Aplikace tlakových měřidel

Tlakové měřidla jsou všudypřítomné a slouží jako kritická monitorovací zařízení v obrovské rozmanitosti průmyslových odvětví a každodenních technologií. Jejich aplikace jsou stejně rozmanité jako systémy, které měří, a zajišťují bezpečnost, efektivitu a kvalitu napříč deskou.

Průmyslové aplikace

V průmyslových nastaveních jsou tlakové měřidla neelegovatelné nástroje pro řízení procesů a bezpečnost.

Olej a plyn: Tlakové měřidla jsou v každé fázi nezbytná, od vrtání a extrakce po rafinaci a přepravu. Monitorují tlak potrubí, tlak na dobře hlavu a tlak ve skladovacích nádržích a zpracovatelských nádobách, aby se zabránilo únikům, řízení toku a zajištění bezpečného provozu.

Chemické zpracování: U chemických rostlin se měřidla používají ke sledování tlaku v reaktorech, skladovacích nádržích a potrubích nesoucích různé kapaliny a plyny. Přesné měření je rozhodující pro udržení specifických reakčních podmínek a prevenci nebezpečných situací s přetlakem s těkavými nebo korozivními chemikáliemi.

Výroba: Od hydraulických lisů po pneumatické systémy se měřiče používají k zajištění toho, aby stroje fungovaly při správném tlaku. Při výrobě potravin a nápojů monitorují tlak v procesech sterilizace a plnění do lahví, aby udržovali kvalitu a bezpečnost produktu.

Výroba energie: V elektrárnách jsou tlakové měřidla nezbytné pro monitorování tlaku kotle, parních potrubí a chladicích systémů. Vysokotlaké parní turbíny se spoléhají na přesnou kontrolu tlaku pro efektivní výrobu energie a zabránění poškození zařízení.

Automobilové aplikace

Tlakové měřidla jsou také nedílnou součástí automobilového průmyslu, a to jak při provozu i údržbě vozidel.

Tlak v pneumatikách: Jednoduchá, ale zásadní aplikace, tlakové měřidla v pneumatikách zajišťují správnou inflaci, která je zásadní pro manipulaci s vozidlem, palivovou účinnost a dlouhověkost pneumatik.

Systémy motoru a tekutin: U motorů měřiče monitorují tlak oleje, aby bylo zajištěno odpovídající mazání a tlak chladicí kapaliny, aby se zabránilo přehřátí. Používají se také ke kontrole tlaku paliva a tlaku brzdového systému.

Systémy HVAC

Systémy vytápění, ventilace a klimatizace (HVAC) se spoléhají na tlakové měřidla pro efektivní a bezpečný provoz.

Tlak chladiva: Technici používají měřiče k měření tlaku v linii chladiva k diagnostice výkonu systému, identifikaci úniků a zajištění správného nabití systému.

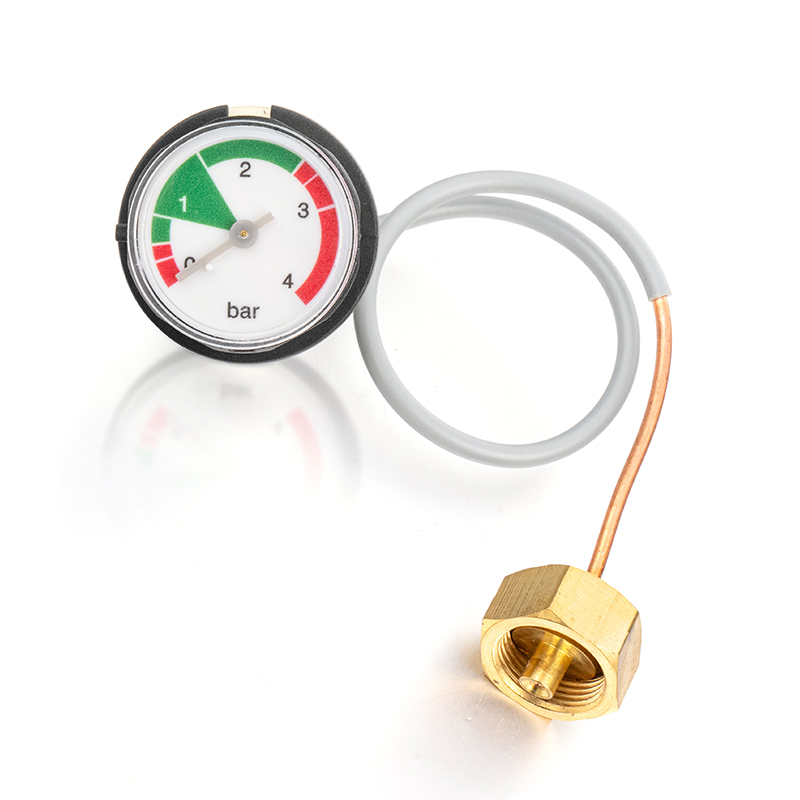

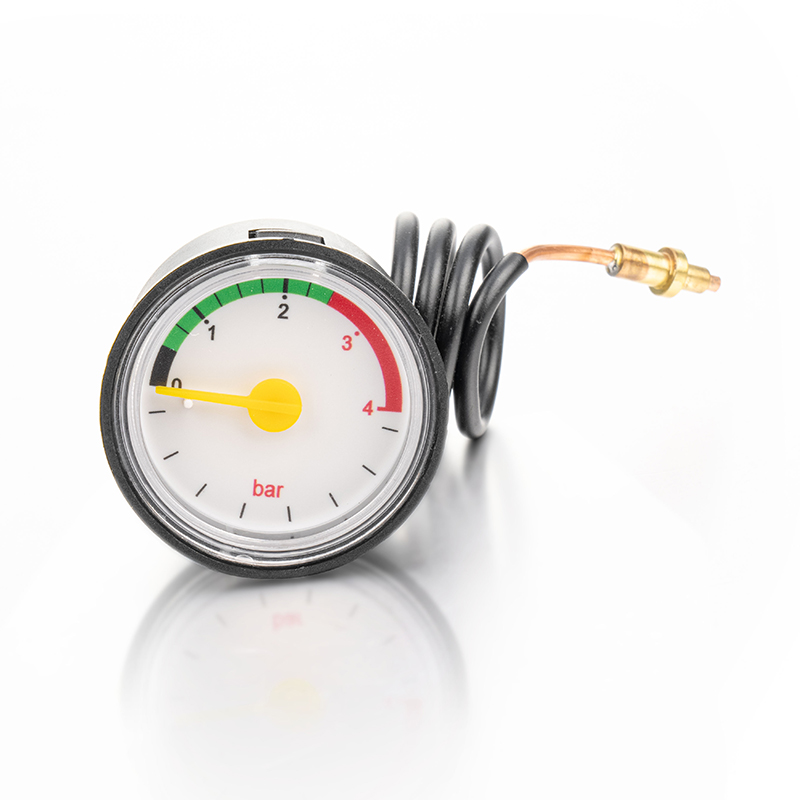

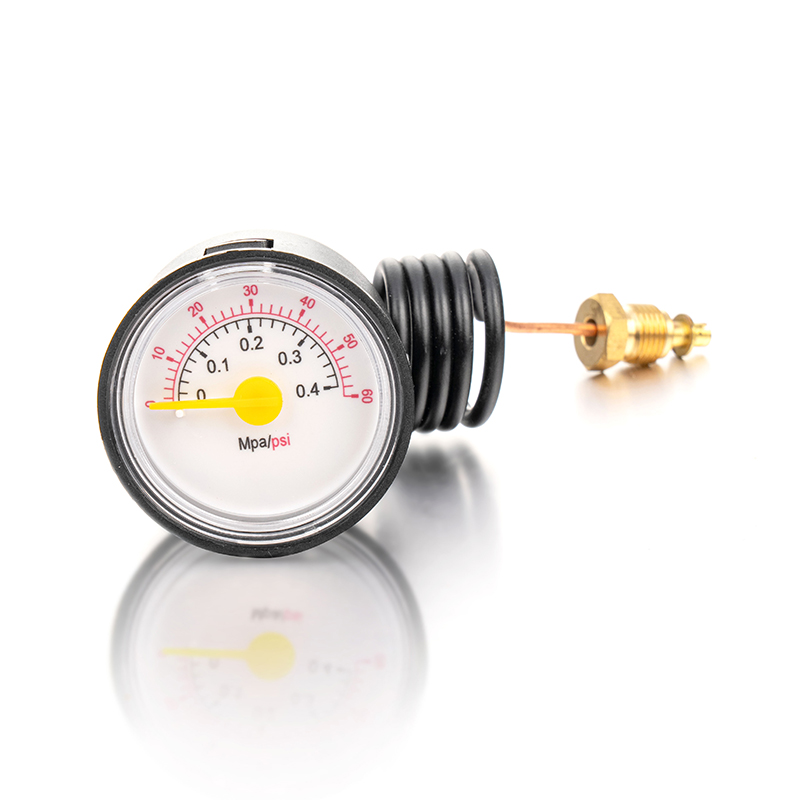

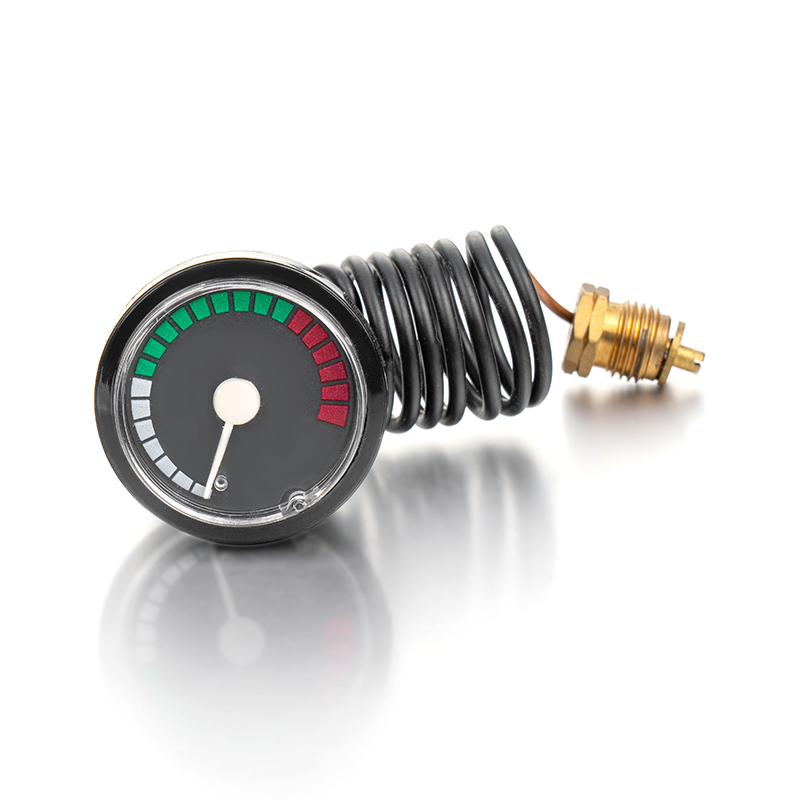

Systémy kotle a hydroniky: Měřiče monitorují tlak vody v kotlech teplé vody a hydronické topné smyčky, abyste udrželi konzistentní rozdělení tepla a zabránili poškození systému.

Lékařské vybavení

V oblasti lékařské oblasti hrají tlakové měřidla klíčovou roli ve funkčnosti péče o pacienty a vybavení.

Monitory krevního tlaku: Sphygmomanometry K měření krevního tlaku pacienta použijte tlakový měřič, zásadní vitální znak.

Anestezie a dodávka kyslíku: měřidla se používají ke sledování tlaku plynů ve válcích a dodávacích systémech, což zajišťuje, že pacienti dostávají správný a bezpečný tok kyslíku nebo anestézie.

Sterilizační zařízení: Autoklávy, které používají vysokotlakou páru pro sterilizaci, jsou vybaveny měřidly, aby se zajistilo, že dosáhnou nezbytného tlaku pro efektivní sterilizaci.

Běžné aplikace a doporučené typy rozchodu

Faktory, které je třeba zvážit při výběru tlakového měřidla

Výběr správného tlakového měřidla není univerzální proces. Měřidlo, které perfektně funguje v jedné aplikaci, může v jiné katastrofickém selhání. Chcete -li zajistit bezpečnost, přesnost a dlouhověkost, musíte pečlivě posoudit několik klíčových faktorů. Dobrá mnemonická pamatování je „vyražena“: velikost, teplota, aplikace, média, tlak, konce (připojení) a dodávka.

Rozsah tlaku

Toto je pravděpodobně nejkritičtější faktor. Rozsah v plném rozsahu měřítka by měl být pečlivě vybrán, aby nedošlo k poškození přetlakem a zajištění přesných hodnot. Společným nejlepším praxí je vybrat měřidlo s maximálním tlakem, který je zhruba dvojnásobek normálního provozního tlaku vašeho systému. Tím je zajištěno, že měřič neustále nefunguje na jeho horní hranici, což může způsobit předčasné opotřebení. Například, pokud je normální provozní tlak vašeho systému 50 psi, je 100 PSI rozchod dobrou volbou. Normální provozní tlak by navíc měl v ideálním případě spadat do střední třetiny (25% až 75%) měřítka pro nejpřesnější hodnoty.

Přesnost

Přesnost tlakového měřidla je obvykle vyjádřena jako procento jeho rozsahu v plném rozsahu. Například rozchod s rozsahem 100 psi a přesností ± 1% bude mít potenciální chybu ± 1 psi v celém měřítku. Požadovaná přesnost závisí na aplikaci.

Obecné použití: Pro nekritické aplikace, jako je tlak v pneumatikách nebo základní stroje, je často dostatečná přesnost ± 2% až ± 3%.

Průmyslový a proces: Pro většinu průmyslové kontroly a monitorování je přesnost ± 1% standardní.

Testovací měřidla: V laboratorních nebo kalibračních nastaveních, kde je přesnost prvořadé, jsou vyžadována testovací měřidla s přesností ± 0,25% nebo lepší.

Kompatibilita médií

Měřená tekutina nebo plyn se nazývá „média“. Zvlhčené části měřidla - součásti, které přicházejí do přímého kontaktu s médii - musí být vyrobeny z materiálů, které jsou s ním kompatibilní.

Nekorozivní média: U médií, jako je vzduch, voda nebo olej, měřiče s mosaznými nebo bronzovými smáčenými částmi jsou obecně přijatelné a nákladově efektivní.

Korozivní média: Pro agresivní chemikálie, kyseliny nebo jiné korozivní látky, nerezové oceli, monel nebo jiné specializované slitiny jsou nezbytné, aby se zabránilo korozi a selhání měření. Použití těsnění bránice je také běžným řešením pro ochranu vnitřních částí rozchodu.

Podmínky prostředí

Prostředí, ve kterém měřič pracuje, může výrazně ovlivnit jeho výkon a životnost.

Teplota: Měřidlo musí být schopno odolat teplotě médií i okolní teplotě. Extrémní teploty mohou způsobit, že se interní komponenty rozšíří nebo se stahují, což ovlivňuje přesnost. Pro aplikace s vysokou teplotou se používají příslušenství jako Sifony nebo chladicí věže.

Vibrace a pulzace: V systémech s čerpadly nebo jiným vibračním strojem může rychlý a nepravidelný pohyb ukazatele měřidla (známého jako „flutter“) učinit nečitelným a způsobit předčasné opotřebení. Roztok je zde roztok naplněný kapalinou; Glycerin nebo silikonový olej uvnitř pouzdra tlumí pohyb ukazatele, takže je stabilní a prodlužuje život měřidla.

Nebezpečná prostředí: U oblastí s výbušnými plyny nebo prachem jsou měřidla s pevnými předními pouzdrami a zády vypuknutí zásadními bezpečnostními prvky.

Velikost měřidla a typ připojení

Velikost číselníku: Velikost ciferníku je důležitá pro čitelnost. Větší číselníky (4 "nebo 6") se snáze čte z dálky, zatímco menší číselníky (1,5 "nebo 2") se používají, pokud je prostor omezený.

Typ připojení: Připojení k procesu musí být kompatibilní. Mezi běžné typy připojení patří National Pipe Thread (NPT), British Standard Pipe (BSP) a různé metrické armatury. Velikost připojení (např. 1/4 ", 1/2") a jeho umístění (spodní, záda nebo montáž panelu) jsou také klíčové úvahy pro správnou instalaci.

Instalace a údržba

Tlakový měřič je pouze stejně účinný jako jeho instalace a údržba. Správné zacházení, montáž a rutinní plán údržby jsou nezbytné pro zajištění přesného a spolehlivého výkonu po celou dobu jeho životnosti.

Správné instalační techniky

Nesprávná instalace je hlavní příčinou selhání měřidla. Postupujte podle těchto osvědčených postupů:

Montáž: Měřidlo by mělo být namontováno na místě, které je operátorem snadno dostupné a čitelné. Vyvarujte se instalace do oblastí s nadměrnými vibracemi, pokud nepoužíváte kapalinu naplněný rozchod určený pro takové podmínky.

Orientace: Měřidlo by mělo být nainstalováno svisle, s ciferníkem směrem nahoru, aby se zajistilo, že vnitřní mechanismus je správně vyvážený. Mnoho měřidel je v této poloze kalibrováno továrně.

Utěsnění připojení: Použijte vhodný tmel, jako je sloučenina teflonové pásky nebo trubkového nitě, na mužských závitách spojení. Naneste těsnicí prostředek na všechna vlákna s výjimkou prvního nebo dvou, abyste zabránili vstupu do procesního linie a potenciálně ucpali vstup měřidla. Nepřekračujte spojení, protože to může deformovat kryt měřidla a kompromitovat jeho přesnost.

Ochrana: V aplikacích s tlakovými hroty nebo pulzací zvažte použití snubber, jehlové ventilu nebo jiného tlumicího zařízení pro ochranu vnitřních složek měřidla před poškozením.

Kalibrace

Kalibrace je proces porovnávání čtení měřidla s známým, vysoce přesným referenčním standardem. Zajišťuje, že rozchod poskytuje správná měření.

Frekvence: Frekvence kalibrace závisí na požadavcích na přesnost aplikace. Pro kritické aplikace mohou být měřidla kalibrována ročně nebo dokonce častěji. Pro méně kritické použití může být přijatelný méně častý rozvrh.

Postup: Kalibrace zahrnuje použití řady známých tlaků na měřidlo a zaznamenávání odečtů. Odečty jsou pak porovnány s referenčním standardem, aby se určila chyba měřidla. Pokud je chyba mimo přijatelnou toleranci, měřič je buď upraven nebo vyměněn.

Pravidelná kontrola

Rutinní inspekce mohou zachytit problémy, než povedou k plnohodnotnému selhání.

Vizuální kontrola: Pravidelně kontrolujte měřidlo pro fyzické poškození, popraskanou skleněnou tvář nebo ohnutý ukazatel.

Nulová kontrola: Když je systém depresurizován, ukazatel by se měl vrátit do nulové polohy. Pokud tomu tak není, znamená to problém s mechanismem.

Ověření čtení: Pokud je to možné, porovnejte čtení měřidla se známou hodnotou nebo sekundou, referenční měřič, abyste potvrdili, že stále funguje v přijatelném rozsahu.

Problémy a řešení měřidla společného tlaku

I při správné instalaci a údržbě mohou nastat problémy. Zde jsou některé běžné problémy a jejich potenciální řešení:

Rozchod nečte správně:

Problém: Měřidlo trvale čte příliš vysoko, příliš nízké nebo zaseknuté.

Možné příčiny: poškození přetlaku, ucpaný tlakový port nebo mechanický selhání v pohybu.

Řešení: Nejprve zkontrolujte, zda je tlakový port ucpaný a v případě potřeby jej vyčistěte. Pokud problém přetrvává, může být rozchod trvale poškozen a vyžaduje výměnu.

Rozchod Fluttingování:

Problém: Ukazatel rychle vibruje, což znemožňuje získat stálé čtení.

Možné příčiny: To je obvykle způsobeno tlakovým pulsem nebo vibracemi z čerpadla nebo kompresoru.

Roztok: Namontujte měřidlo naplněné kapalinou, snubber nebo jehlový ventil pro tlumení pulzací. Pro mírné vibrace může stačit rozchod naplněný kapalinou.

Únik měřidla:

Problém: Tekutina nebo plyn prosakuje z bodu připojení nebo ubytování měřidla.

Možné příčiny: Nesprávně utěsněná vlákna, prasklý případ nebo selhání vnitřního mechanismu.

Řešení: Zkontrolujte připojení k správnému utěsnění. Pokud je únik ze samotného rozchodu, jedná se o vážný bezpečnostní problém a měřidlo musí být okamžitě odstraněno a nahrazeno. Nepokoušejte se opravit měřidlo.

Tlakové měřidla jsou mnohem více než jen jednoduchý číselník a ukazatel; Jsou to nepostradatelné nástroje, které hrají zásadní roli při zajišťování bezpečnosti, účinnosti a kvality nespočetných systémů po celém světě. Od robustní mechanické jednoduchosti měřidla trubice Bourdon k high-tech přesnosti inteligentního digitálního rozchodu je rozsah možností obrovský a přizpůsobený specifickým potřebám.

Pečlivě zvážením faktorů, jako je rozsah tlaku, přesnost, kompatibilita médií a podmínky prostředí, můžete pro svou aplikaci vybrat správný rozchod. Správná instalace, pravidelná kalibrace a rutinní údržba jsou stejně důležité pro maximalizaci životnosti rozchodu a zajištění toho, aby jeho hodnoty zůstaly důvěryhodné.
